ETUDE D’UN VEHICULE UTILITAIRE POUR TERRAIN D’ACCES DIFFICILE
6 - UTILISATIONS.
6.1 - Types de terrains.

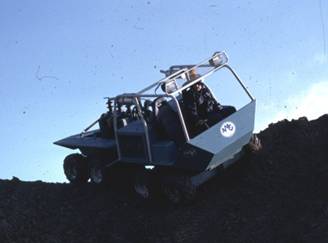

Le VAHL HA840 est particulièrement adapté aux terrains suivants:

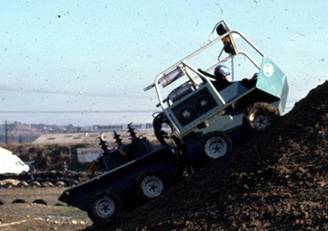

- fortes pentes: jusqu'à 100 % ,
- terrains très glissants, herbeux, humides, gelés, enneigés,
- marécages,
- sable,
- neige molle.
La capacité à s'utiliser avec ou sans ses chenilles, en conservant ses performances, en fait un engin été/hiver unique sur le marché.
6.2 - Utilisations générales.
Dans sa version de base, le VAHL HA840, peut transporter 2 personnes et 500 kg de charge, mais il peut recevoir des équipements complémentaires pour étendre ses utilisations.
S'il n'est pas chargé ou s'il ne doit pas gravir de fortes pentes, on pourra l'utiliser comme tracteur.
Son circuit hydraulique auxiliaire, muni de deux raccords rapides, fait du VAHL HA840 une véritable centrale hydraulique capable d'entraîner des outils portatifs: débroussailleuse à main, tronçonneuse à chaîne, dameuse, aérateur, perceuse, clé à choc, meuleuse, tronçonneuse à disque, cabestan, treuil, coupe-câble, cisaille, brise-béton, foreuse, pompe submersible, arrache-poteau, etc…
6.3 - Conception modulaire.
Sa conception modulaire permet d'adapter le VAHL à de nombreuses utilisations. Les modules de base sont: * les demi-châssis, équipés des moteurs hydrauliques, des transmissions secondaires, des moyeux et des roues - ils contiennent chacun un réservoir * la coque avant, avec son bouclier de protection des passagers, les sièges et le tableau de commande, * la coque arrière, * l'ensemble moteur thermique (à allumage commandé ou diesel) et pompes hydrauliques, avec son capot - cet ensemble peut indifféremment être installé dans la coque avant ou dans la coque arrière - * l'arceau de sécurité.
6.4 - Options.
Diverses options permettent de compléter les modules de base: * des chenilles en caoutchouc armé, pour les déplacements sur les sols très meubles (marécages ou sable), * des chenilles en aluminium pour la neige molle, * des roues de 12 pouces de diamètre, équipées de pneumatiques de 26/12 pouces, pour augmenter la garde au sol et la vitesse, * des chaînes pour les sols glissants (neige dure), * une cabine avant, pour abriter le poste de conduite, * une cabine arrière, pour transporter 8 personnes ou 2 brancards.
6.5 - Outils.
Différents outils vont faire du VAHL un engin automoteur: * une lame frontale pour déplacer de la neige ou du sable, * une unité autonome de production de neige, * une nettoyeuse de plages de sable, avec bac de réception des déchet basculant, * une fraise à neige tractée, avec traces de pistes de ski de fond, * une citerne de 500 litres avec pompe haute pression et dévidoir de tuyau, * une fraise à neige frontale avec turbine d'éjection, * une trémie épandeuse pour du sel ou des engrais, * etc … Cette liste n'est pas limitative. D'autres outils à entraînement hydraulique peuvent la compléter.
6.6 - Equipements spécifiques.
Le VAHL HA840 devient un engin automoteur spécifique à une utilisation particulière en combinant les modules de base avec les options et les outils (figures 10, 11, 12) On peut ainsi l'adapter, par exemple, aux utilisations illustrées dans les figures 13 à 18.

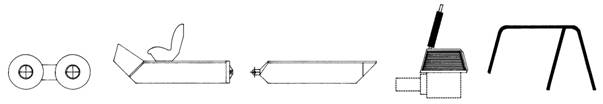

Châssis Coque avant Coque arrière Moteur/pompes Arceau
Figure 10 : MODULES
Chenilles Chenilles Roues
D12 Chaînes Cabine avant Cabine arrière
Caoutchouc aluminium
Figure 11 : OPTIONS

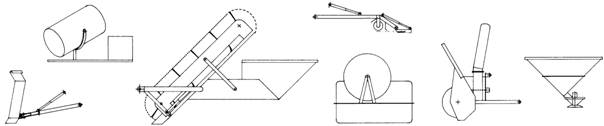

Producteur de neige Fraise/dameuse à neige arrière
Lame chasse neige
Nettoyeuse de plage
Citerne Fraise à neige Trémie
ou sable motopompe avant épandeuse
Figure 12 : OUTILS

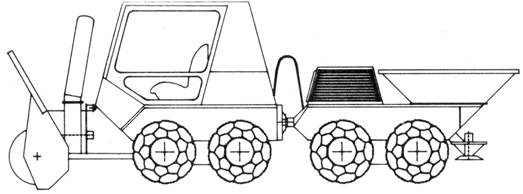

- Modules : 2 châssis, 1 coque avant, 1 coque arrière 1 moteur :pompe dans la coque arrière.
- Options : 8 pneus 26/12/12, 8 chaînes, 1 cabine avant.
- Outils : 1 fraise à neige frontale, 1 trémie épandeuse.

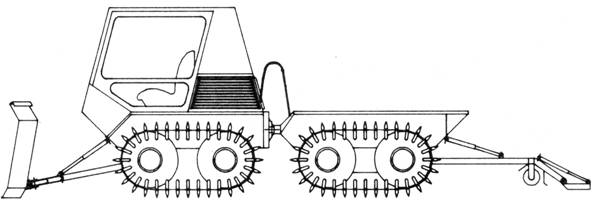

- Modules : 2 châssis, 1 coque avant, 1 coque arrière 1 moteur/pompe dans la coque avant
- Options : 4 chenilles aluminium, 1 cabine avant.
- Outils : 1 lame frontale, 1 fraise à neige arrière avec traces.

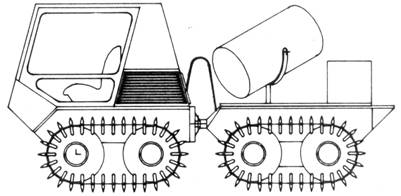

- Modules : 2 châssis, 1 coque avant, 1 coque arrière 1 moteur/pompe dans la coque avant
- Options : 1 cabine avant.
- Outils : 1 générateur de neige.

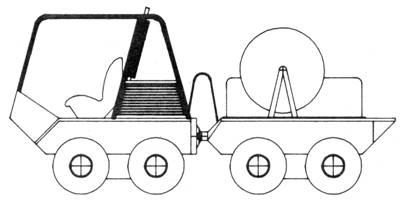

- Modules : 2 châssis, 1 coque avant, 1 coque arrière 1 moteur/pompe dans la coque avant, 1 arceau.
- Outils : 1 réservoir 600l avec motopompe et réservoir.

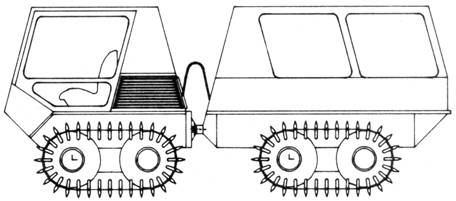

- Modules : 2 châssis, 1 coque avant, 1 coque arrière
- Options : 4 chenilles aluminium, 1 cabine avant, 1 cabine Arrière, 1 moteur/pompe dans la coque avant, 4 chenilles aluminium,

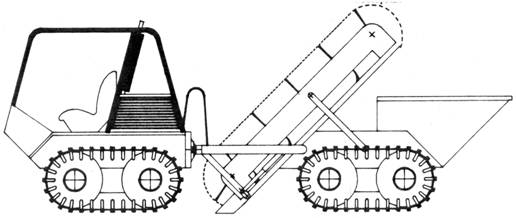

- Modules : 2 châssis, 1 coque avant, 1 coque arrière 1 arceau.
- Options : 4 chenilles caoutchouc
- Outils : 1 trémie nettoyeuse avec benne de récupération Basculante
